Датчики температуры с малой силиконовой ручкой "КСМ"

Датчики температуры "КСМ"

Состоят данные датчики температуры из чувствительного элемента, помещенного в защитную трубку, удобной ручки для манипуляции датчиком и гибким кабелем для подключения к внешнему устройству. Датчики данного типа предназначены для измерения температуры мягких, сыпучих, жидких и твердых сред. Применяются датчики в основном в пищевой промышленности.

Технические характеристики

• Изготавливаются в модификации без унифицированного выходного сигнала (ТС-Б/ТП-Б).
• Тип датчика температуры ТС-Б; ТП-Б
• Степень защиты IP45
• Вид взрывозащиты нет
• Диаметр монтажной части D, мм 4; 5; 6; 8; 10
• Исполнение монтажной части/диаметр монтажной части D, мм П 4; 5; 6; 8; 10 Пи 4; 5; 6 Пв 6; 8; 10 Пб 6; 8; 10

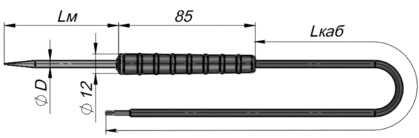

• Длина монтажной части Lм, мм/диаметр монтажной части D, мм 50; 60; 80; 100; 120 4 50; 60; 80; 100; 120; 160; 200 5 50; 60; 80; 100; 120; 160; 200; 250; 320 6 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 8; 10
• Исполнение ручки К, Км, Кс, Ксм, Кб
• Длина кабеля Lк, мм 500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 5000
• Тип крепления нет

Пример записи условного обозначения датчиков температуры «с ручкой»

ТП-Б-ТХК(L)-2-И-П-(от 0 до +150)-80/6-Км-1500, что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +150 °С, с длиной монтажной части Lм=80 мм, диаметром монтажной части D=6 мм, с «малой» ручкой Км, с длиной кабеля Lкаб=1500 мм.

ТС-Б-Pt100-А-х4-П-(от -50 до +100)-120/8-Кб-1500 то означает термопреобразователь сопротивления модификации ТП-Б, с НСХ Pt100, классом допуска А, четырехпроводная схема соединения х4, с погружной монтажной частью П, с диапазоном измерения от -50 °С до +100 °С, с длиной монтажной части Lм=120 мм, диаметром монтажной части D=8 мм, с ручкой Кб (бур), с длиной кабеля Lкаб=1500 мм.
